NQ/B Συγκρότημα καλωδιακού πυρήνα βαρέλιας Αντίσταση στην φθορά εσωτερικό εξωτερικό σωλήνα

Υψηλή προσαρμοστικότητα στην αντοχή στην φθοράεσωτερικό σωλήνα εξωτερικό σωλήνα

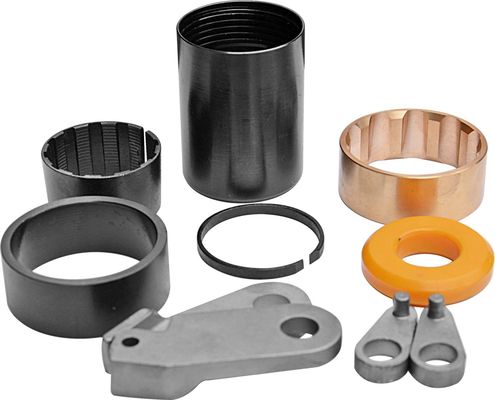

Η ομάδα εσωτερικού σωλήνα-εξωτερικού σωλήνα αποτελείται από:
• Συγκρότημα κεφαλής
• Εσωτερικός σωλήνας
• Κεφάλαιο ανύψωσης πυρήνα
• Ανυψωτής πυρήνα
• Δαχτυλίδι στάσης

ΚΕΦΑΛΑΣΙΑ
Το σύνολο της κεφαλής παρέχει μηχανισμούς κλειδώματος και περιστροφής της κορυφής του δόρατος για να επιτρέπεται η εισαγωγή και ανάκτηση του εσωτερικού σωλήνα,ένα συγκρότημα ρουλεμάν για να επιτρέπεται η σταθερότητα του εσωτερικού σωλήνα και να αποφεύγεται η ζημιά του δείγματος κατά την γεώτρηση, ενδείξεις λειτουργίας υπό πίεση υγρού και βαλβίδες ελέγχου υγρού.
Όλα τα σύνολα κεφαλών ενσωματώνουν ένα σύνολο βαλβίδας κλείδωσης που παρέχει πίεση υγρού
σήμα προς τον χειριστή της γεώτρησης όταν τα μέλη της βαλβίδας συμπιέζονται, που υποδεικνύει πλήρη ή μπλοκαρισμένο εσωτερικό σωλήνα

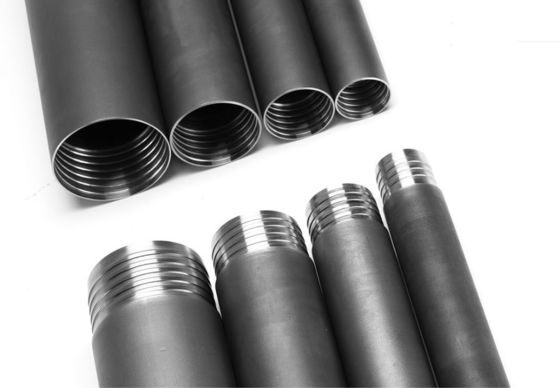

Εσωτερικός σωλήνας
Ο εσωτερικός σωλήνας συλλαμβάνει το δείγμα πυρήνα καθώς προχωρά η γεώτρηση.
ΚΑΛΟΣ ΚΑΛΟΣ
Η θήκη του ανυψωτήρα πυρήνα συνδέεται με τον εσωτερικό σωλήνα και στεγάζει τον ανυψωτήρα πυρήνα σε μια κωνική πρίζα που ελέγχει την κίνηση του ανυψωτήρα πυρήνα.η κεντρική θήκη ανυψωτή βυθίζεται στο εσωτερικό του τρυπάνιου μεταφέροντας το φορτίο ανάκαμψης από το σχοινί του τρυπάνιου στο κεντρικό ανυψωτή μέχρι το κέντρο δείγμα σπάσει.
ΚΑΛΟΥΡΓΟΣ ΚΑΛΟΥ

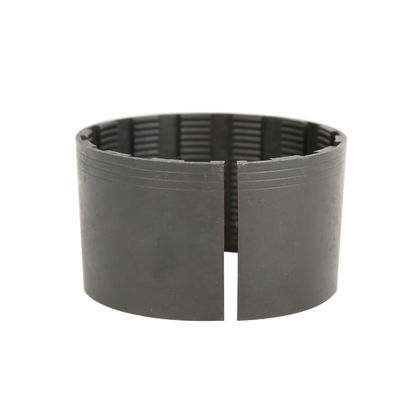

Το κεντρικό ανυψωτήρας είναι ένα σκληροποιημένο χάλυβα, διαιρεμένο κολάρο με ένα κωνικό σώμα που συνδέεται με ένα κωνικό
Σε μια λειτουργία σπάσματος του πυρήνα, το σχοινί του τρυπανιού σηκώνεται από το κάτω μέρος και το δείγμα του πυρήνα αρχίζει να γλιστρά έξω από τον εσωτερικό σωλήνα.Τα χαρακτηριστικά πρόσφυσης στην εσωτερική επιφάνεια του ανυψωτήρα πυρήνα πιάνουν το κινούμενο δείγμα πυρήνα και τραβούν το ανυψωτήρα πυρήνα προς το μικρότερο άκρο της κωνικής πρίζας στην περίπτωση του ανυψωτήρα πυρήναΟ ανυψωτής πυρήνα συμπιέζεται με το δείγμα πυρήνα και το διατηρεί αφού έχει σπάσει, επιτρέποντας την ανάκτηση στην επιφάνεια.

Σταματήστε να χτυπάτε.

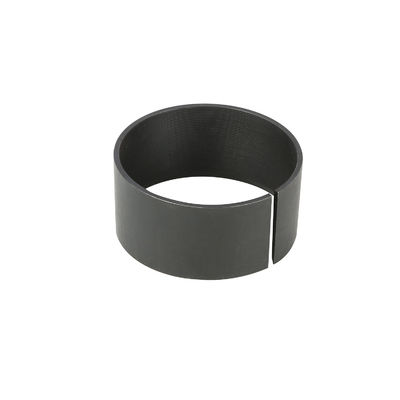

Το Stop Ring είναι ένα σκληροποιημένο ατσάλινο δαχτυλίδι που έχει σχεδιαστεί για να τοποθετηθεί σε ένα αυλάκι ζευγαρώματος και να διατηρήσει τον κεντρικό ανυψωτή στην θήκη του κεντρικού ανυψωτή.
